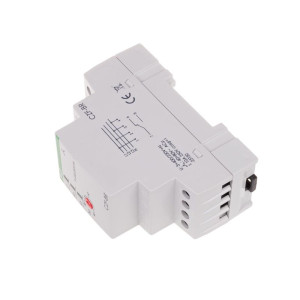

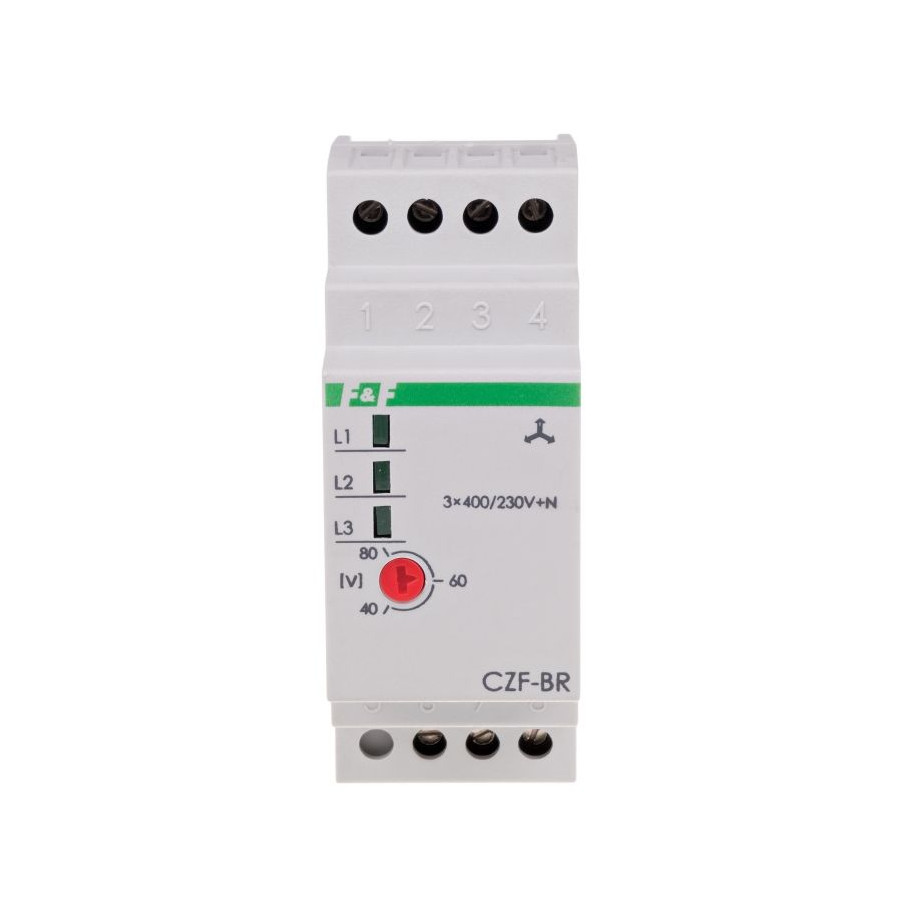

Przekaźnik zaniku i asymetrii faz 10A 1P 4sek 40-80V CZF-BR

Napięcie zasilania : 3 × 400 V + N

Współpraca z agregatami prądotwórczymi : NIE

Kontrola zaniku / asymetrii faz : TAK

Kontrola kolejności faz : NIE

Kontrola styków stycznika : NIE

Element wykonawczy : przekaźnik

Maksymalny prąd obciążenia : 10 A

Konfiguracja styków : 1 × NO/NC

Separacja styku : TAK

Asymetria napięciowa zadziałania : 40÷80 V

Histereza napięciowa : 5 V

Opóźnienie wyłączenia : 4 s

Kontrola zasilania : 3 × LED zielona

Przyłącze : zaciski śrubowe 4,0 mm²

Moment dokręcający : 0,5 Nm

Pobór mocy : 1,6 W

Temperatura pracy : -25÷40°C

Wymiary : 2 moduły (35 mm)

Montaż : na szynie 35 mm

Stopień ochrony : IP20

TrueRMS : NIE

Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy  wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
