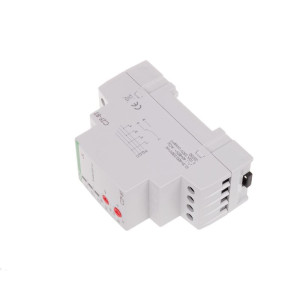

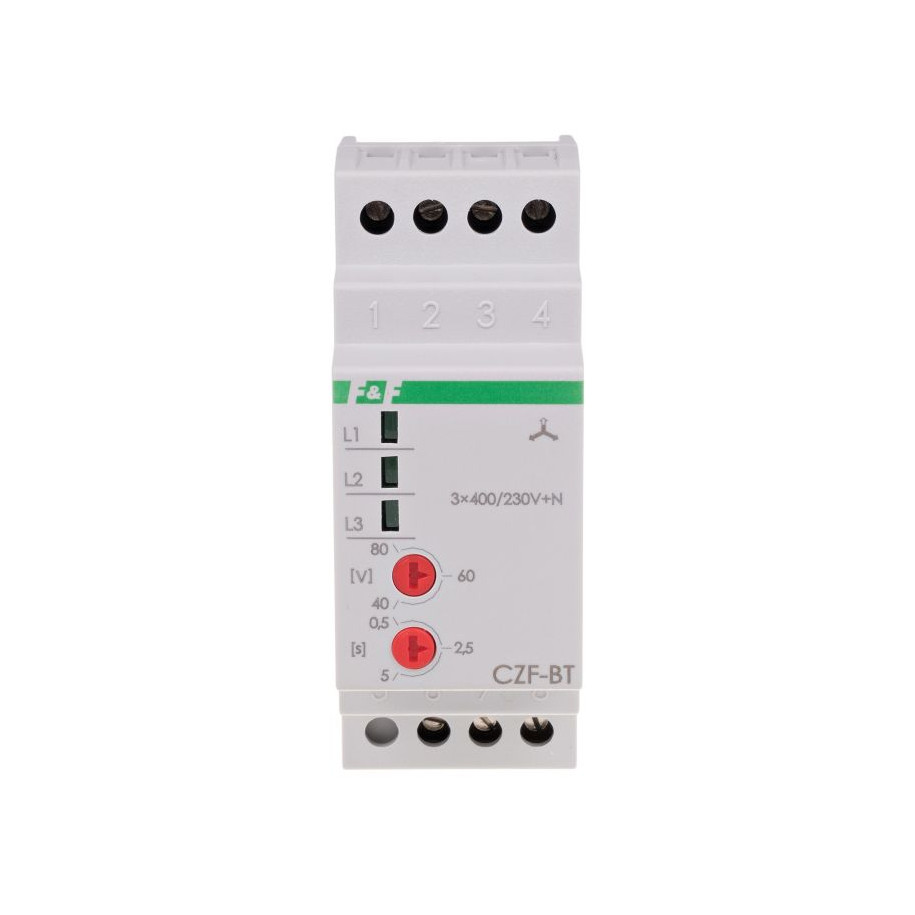

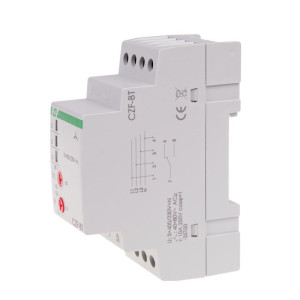

Przekaźnik zaniku i asymetrii faz 10A 1P 0,5-5sek 40-80V CZF-BT

Napięcie zasilania : 3 × 400 V + N

Współpraca z agregatami prądotwórczymi : NIE

Kontrola zaniku / asymetrii faz : TAK

Kontrola kolejności faz : NIE

Kontrola styków stycznika : NIE

Element wykonawczy : przekaźnik

Maksymalny prąd obciążenia : 10 A

Konfiguracja styków : 1 × NO/NC

Separacja styku : TAK

Asymetria napięciowa zadziałania : 40÷80 V

Histereza napięciowa : 5 V

Opóźnienie wyłączenia : 0,5÷5 s

Kontrola zasilania : 3 × LED zielona

Przyłącze : zaciski śrubowe 4,0 mm²

Moment dokręcający : 0,5 Nm

Pobór mocy : 1,6 W

Temperatura pracy : -25÷40°C

Wymiary : 2 moduły (35 mm)

Montaż : na szynie 35 mm

Stopień ochrony : IP20

TrueRMS : NIE

Działanie
Prawidłowe zasilanie odbiornika wskazywane jest świeceniem diod LED w obwodzie każdej fazy. Zanik napięcia w co najmniej jednej, dowolnej fazie - sygnalizowany brakiem świecenia diody odpowiadającej danej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu - sygnalizowana słabszym świeceniem diody odpowiadającej danej fazie, spowoduje wyłączenie silnika. Wyłączenie nastąpi z ustawionym opóźnieniem, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V, powyżej ustawionego progu (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Uwaga!
Styk przełączny przekaźnika pozwala na podłączenie układu sygnalizacji wizualnej lub dźwiękowej, informującej o zadziałaniu przekaźnika, tj. wyłączeniu silnika.
