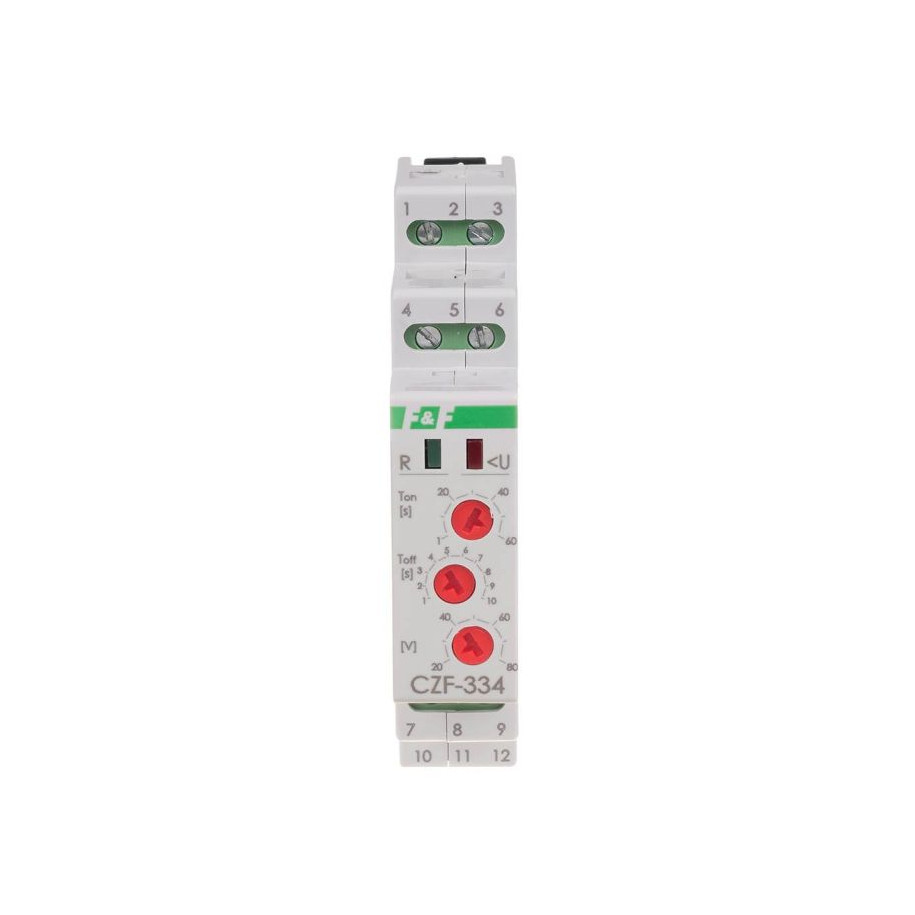

Czujnik zaniku fazy CZF-334 True RMS

Działanie
Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 320 V, lub wzrost powyżej 480 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej. Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika. Odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi 5 V). Ponowne załączenie realizowane jest również z ustawionym opóźnieniem. Świecenie czerwonej diody sygnalizuje załączenie przekaźnika.

Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.

Napięcie zasilania

3 × 400 V

Współpraca z agregatami prądotwórczymi

TAK

Kontrola zaniku / asymetrii faz

TAK

Kontrola kolejności faz

NIE

Kontrola styków stycznika

NIE

Element wykonawczy

przekaźnik

Maksymalny prąd obciążenia

2×6 A

Konfiguracja styków

2 × NO/NC

Separacja styku

TAK

Asymetria napięciowa zadziałania

20÷80 V

Minimalne napięcie fazy

320 V

Maksymalne napięcie fazy

480 V

Histereza napięciowa

5 V

Opóźnienie wyłączenia

1÷10 s

Kontrola zasilania

2 × LED

Opóźnienie powrotu

1÷60 s

Przyłącze

zaciski śrubowe 2,5 mm²

Moment dokręcający

0,4 Nm

Pobór mocy

1,6 W

Temperatura pracy

-25÷40°C

Wymiary

1 moduł (18 mm)

Montaż

na szynie 35 mm

Stopień ochrony

IP20

TrueRMS

TAK
