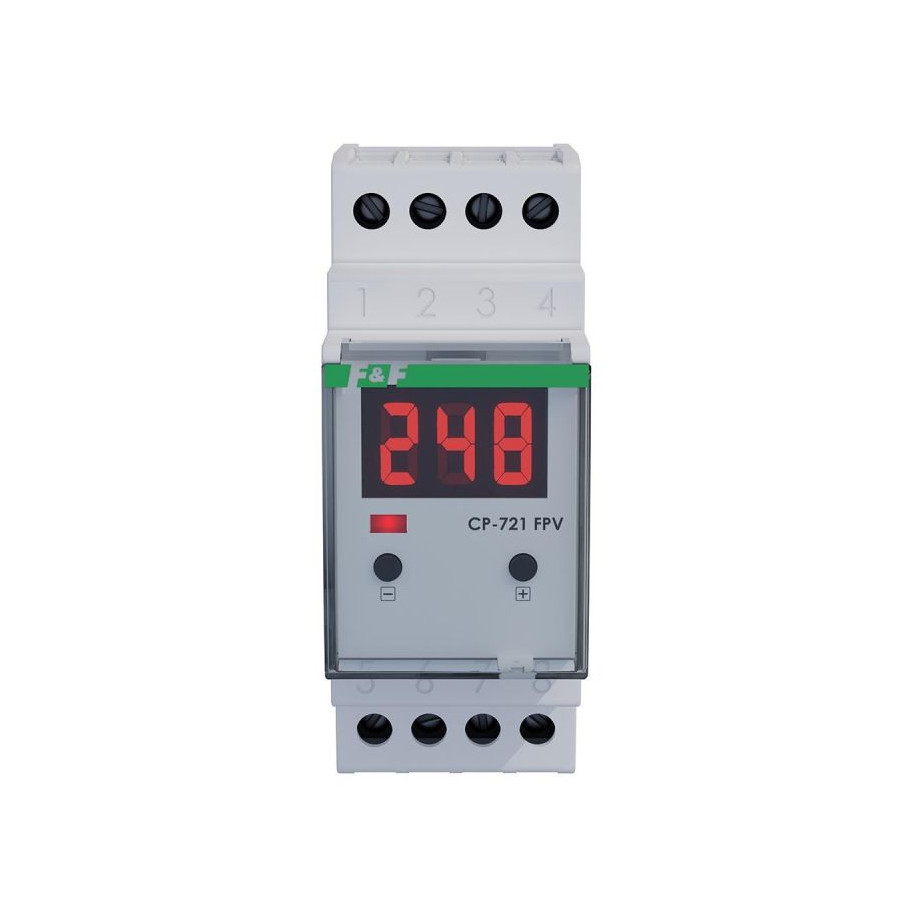

Fotowoltaiczny przekaźnik napięciowy 1F 150-300V AC CP-721-FPV

Przekaźnik CP-721-FPV w trybie ciągłym monitoruje napięcie w sieci zasilającej. Zmierzoną wartość napięcia widzimy na wyświetlaczu na froncie urządzenia. Gdy wartość napięcia przekroczy zadany poziom Uon, rozpoczyna się odmierzanie czasu przekroczenia napięcia. Jeżeli trwa to dłużej od nastawionej wartości ton, następuje załączenie wbudowanego przekaźnika. Włączenie przekaźnika sygnalizuje zapalenie żółtej kontrolki LED. Znajduje się ona poniżej wyświetlacza. Warunkiem wyłączenia przekaźnika jest spadek napięcia sieciowego poniżej wartości (Uon – hys) utrzymujący się poniżej zadanego poziomu przez czas ustawiony w parametrze tof.



Diagram działania przekaźnika pokazany jest na poniższym rysunku.

Przekaźnik posiada zabezpieczenie termiczne, które chroni go przed przekroczeniem bezpiecznej temperatury wewnątrz urządzenia.
Warunkiem powrotu do normalnego trybu pracy jest:
– Obniżenie temperatury wewnątrz obudowy do bezpiecznego poziomu,
– Upłynięcie 10 minut od momentu spadku temperatury. Jest to sygnalizowane naprzemiennym wyświetlaniem komunikatu o błędzie i czasu pozostałego do skasowania alarmu.

Typ : jednofazowy

Napięcie zasilania : 150÷300 V AC

Dokładność pomiaru : ±1 V

Napięcie załączenia styku : 245÷265 V/krok 1 V

Histereza wyłączenia styku : 1÷10 V/krok 0,5 V

Opóźnienie załączenia styku : 0÷999 s/krok 1 s

Opóźnienie wyłączenia styku : 0÷999 s/krok 1 s

Element wykonawczy : przekaźnik

Maksymalny prąd obciążenia : 16 A

Konfiguracja styków : 1 × NO

Separacja styku : TAK

Sygnalizacja stanu styku : LED czerwona

Wyświetlacz : 3 × segmentowy LED 5 × 9 mm

Przyłącze : zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)

Moment dokręcający : 0,5 Nm

Pobór mocy : 0,8 W

Temperatura pracy : -25 ÷ 50 °C

Wymiary : 2 moduły (35 mm)

Montaż : na szynie 35 mm

Stopień ochrony : IP20
