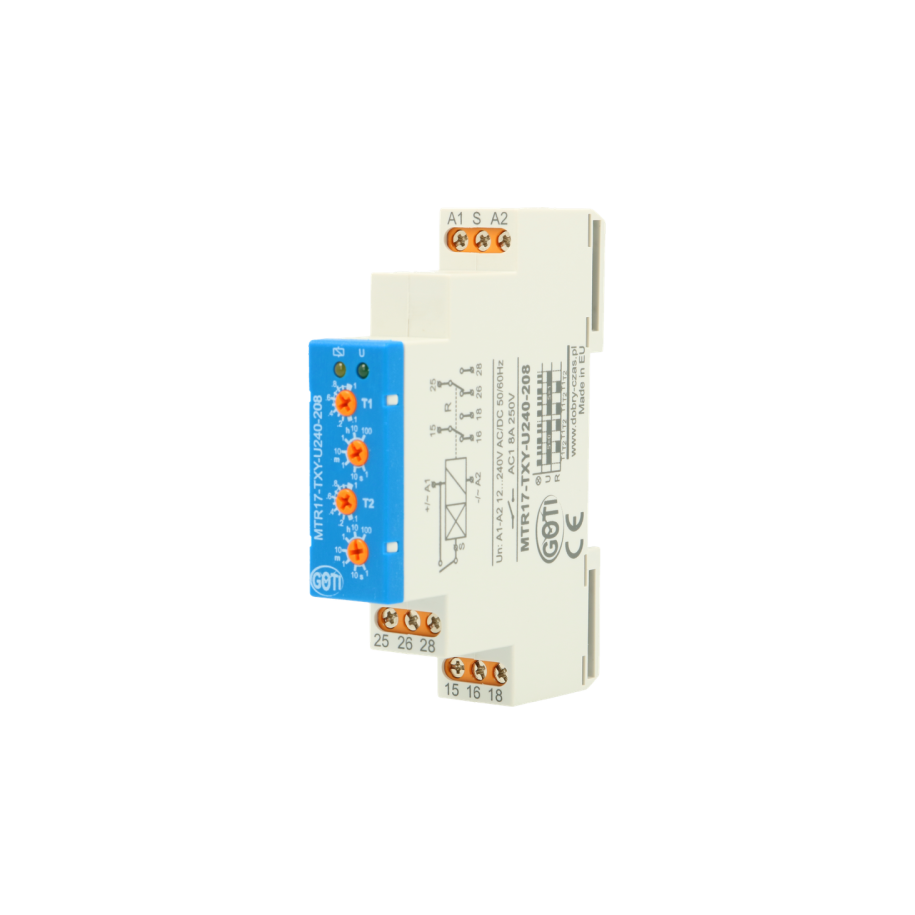

Przekaźnik czasowy jednofunkcyjny MTR17-TXY-U240-208

Przekaźnik czasowy MTR17-TXY-U240-208  - funkcja ciągła praca cykliczna

Jeżeli styk S zostanie zwarty ze stykiem A1 cykl zacznie się od załączenia (czas T1).

Jeżeli pozostanie rozwarty cykl  zacznie się od wyłączenia (czas T2).

Układ realizuje cykl zał / wył od momentu załączenia zasilania.

Jeżeli potrzebujemy pojedynczy cykl zał / wył oferujemy przekaźnik MTR17-TVW-U240-...

Wykres graficzny funkcji	Opis funkcji
	Asymetryczna praca cykliczna rozpoczynająca się od zadziałania (TX) - po podaniu zasilania przekaźnik wykonawczy R cyklicznie załącza się na czas T1 oraz wyłącza na czas T2. Układ rozpoczyna pracę od załączenia.
	Asymetryczna praca cykliczna rozpoczynająca się od przerwy (TY) - po podaniu zasilania przekaźnik wykonawczy R cyklicznie wyłącza się na czas T1 oraz załącza na czas T2. Układ rozpoczyna pracę od stanu wyłączenia.

Schemat podłączenia przekaźnika:
