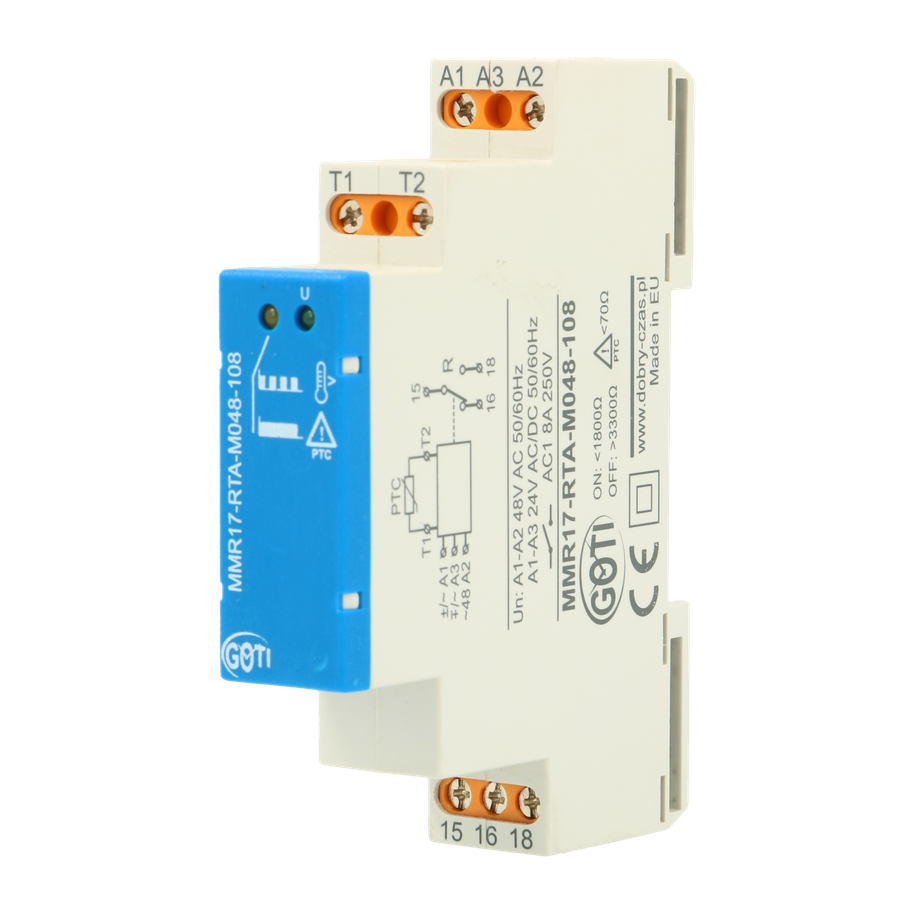

Przekaźnik kontroli temperatury MMR17-RTA-M048-108

Przeznaczony jest do zastosowań w układach automatyki i sterowania do ochrony urządzeń (np. silników) przed wzrostem temperatury powyżej dopuszczalnego progu.

Przekaźniki rezystancyjne (termistorowe) oferują dodatkową ochronę wszędzie tam, gdzie zabezpieczenia oparte na przekaźnikach przeciążeniowych lub innych zabezpieczeniach monitorujących prąd mogą być niewystarczalne.

W niektórych sytuacjach może nastąpić przegrzanie silnika nie wykrywalne przez wyzwalacze przeciążeniowe wyłączników silnikowych i przekaźniki przeciążeniowe. Przykładem mogą być tu rozruch pod dużym obciążeniem (np. wirówki), praca z przekształtnikiem lub z częstym załączaniem, hamowanie lub gdy chłodzenie jest utrudnione, np. z powodu zbyt dużej liczby zanieczyszczeń.

Stan przekaźnika wskazywany jest przy pomocy dwóch diod LED. Dioda zielona sygnalizuje załączenie napięcia zasilającego. W przypadku przekroczenia dopuszczalnej temperatury pracy obiektu nadzorowanego, gdy rezystancja obwodu czujników PTC wzrośnie powyżej 3300Ω, przekaźnik wykonawczy zostaje wyłączony, a dioda czerwona pulsuje. Powrót do normalnej pracy i załączenie przekaźnika następuje w sytuacji, gdy rezystancja czujników na skutek schłodzenia obiektu monitorowanego spadnie poniżej 1800Ω. Rezystancja <70Ω rozpoznawana jest jako zwarcie pętli czujników, wyłączony zostaje przekaźnik wykonawczy, a dioda czerwona zapala się światłem ciągłym.

Funkcja pomiarowa

RT – wzrost rezystancji powyżej 80Ω powoduje wygaszenie czerwonej diody i załączenie przekaźnika R. Po przekroczeniu 3300Ω wyłączony zostaje przekaźnik R, a czerwona dioda LED pulsuje sygnalizując przekroczenie dopuszczalnej temperatury. Spadek rezystancji poniżej 1800Ω powoduje ponowne załączenie R. W sytuacji wykrycia zwarcia obwodu czujników PTC (<70Ω) przekaźnik R zostaje wyłączony, a czerwona dioda LED pali się światłem ciągłym.

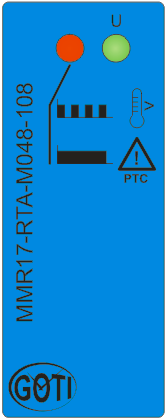

Schemat podłączenia przekaźnika do zasilania 48V AC.	Schemat podłączenia przekaźnika do zasilania 24V AC/DC.	Widok panelu czołowego.
