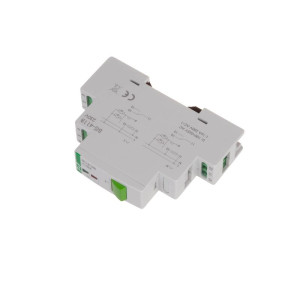

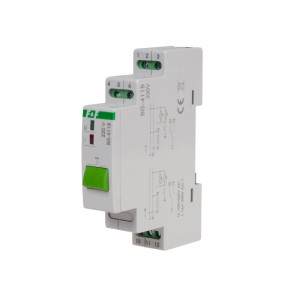

Przekaźnik bistabilny BIS-411B 230 V

Działanie

Przekaźnik bistabilny zasada działania:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Po następnym impulsie
nastąpi wyłączenie odbiornika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
Przycisk na obudowie realizuje dokładnie taką samą funkcję jak przycisk zewnętrzny podłączony do zacisków urządzenia.

UWAGA!
BIS-411B 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Napięcie zasilania : 165÷265 V AC

Sterowanie lokalne : TAK

Maksymalny prąd obciążenia AC-1 : 16 A

Element wykonawczy : przekaźnik

Konfiguracja styków : 1 × NO/NC

Separacja styku : TAK

Odporność na prądy udarowe - współpraca z LED : NIE

Ilość kanałów : 1

Funkcjonalność : włącz/wyłącz

Opóźnienie zadziałania : 0,1 ÷ 0,2 s

Żywotność mechaniczna przycisku : 10⁶ cykli

Prąd impulsu sterującego : mniej niż 5 mA

Współpraca z przyciskami podświetlanymi : TAK

Pamięć stanu po zaniku zasilania : NIE

Funkcja załącz na czas : NIE

Dedykowane wejścia sterowania centralnego : NIE

Sterowanie radiowe : NIE

Przyłącze : zaciski śrubowe 2,5 mm²

Moment dokręcający : 0,4 Nm

Pobór mocy : 0,6 W

Temperatura pracy : -25 ÷ 50 °C

Wymiary : 1 moduł (18 mm)

Montaż : na szynie 35 mm

Stopień ochrony : IP20

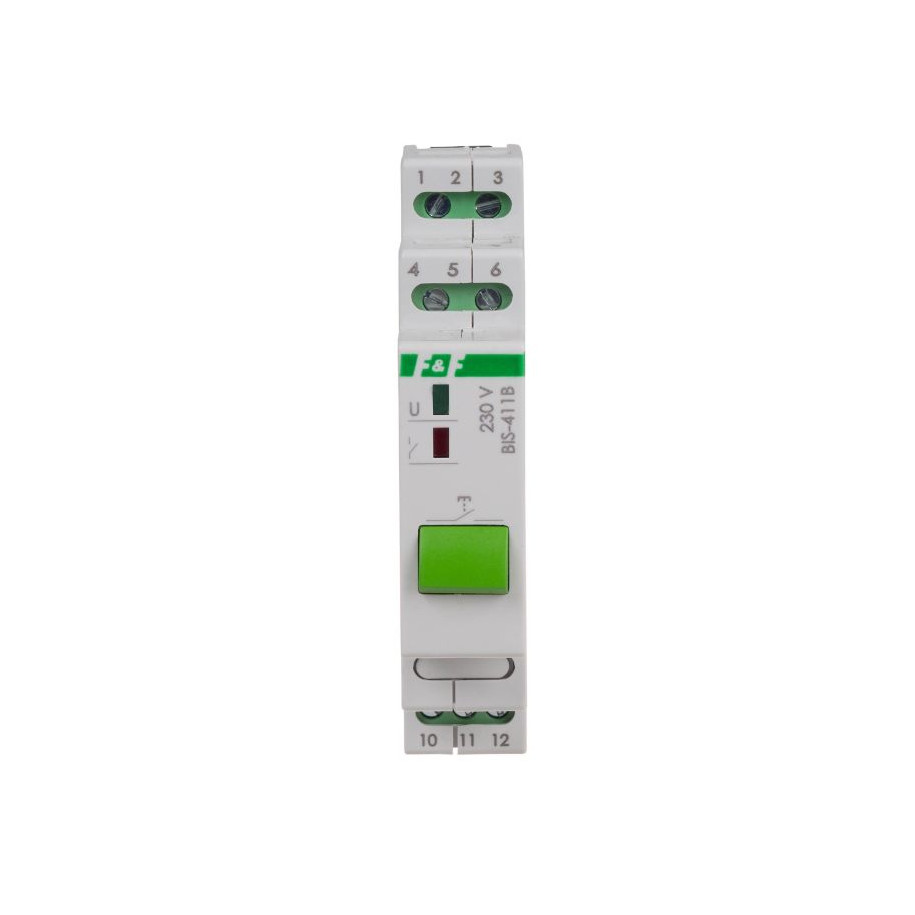

Przycisk na obudowie urządzenia pozwala na bezpośrednie sterowanie obwodem bez konieczności wyzwalania przycisków zewnętrznych.
