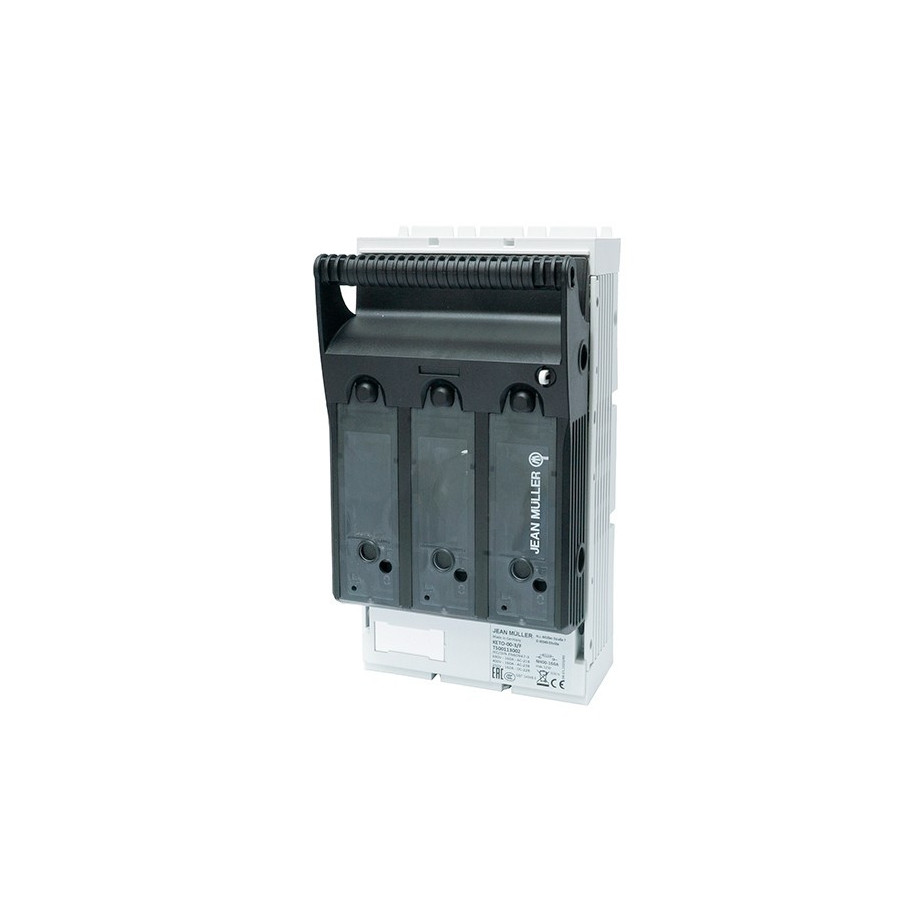

Rozłącznik bezpiecznikowy KETO-00-3/F/HT 160A

Pokrywa rozłącznika wykonana jest z samogasnącego tworzywa bez zawartości halogenków.

Wszystkie części przewodzące są całkowicie chronione przed przypadkowym dotknięciem.

Rozłączniki KETO stosowane są w rozdzielnicach przemysłowych, mieszkaniowych, w złączach kablowych i pomiarowych oraz w układach kompensacji mocy biernej.

Parametry elektryczne

Wielkość : NH00

Napięcie znamionowe Ue [V] : 690V AC

Napięcie znamionowe izolacji Ui [V] : 800V AC

Prąd znamionowy Ie [A] : 160A

Prąd cieplny z wkładką topikową Ith [A] : 160A

Prąd cieplny ze zworą Ith [A] : 250A

Strata mocy przy Ith (bez wkładki topikowej) Pv [W] : 9W

Maksymalna dopuszczalna strata mocy na wkładce topikowej Pa [W] : 12W

Częstotliwość znamionowa f [Hz] : 40-60Hz

Warunkowy znamionowy prąd zwarciowy : 120kA (500V AC)

Kategoria użytkowania :

AC21B (690V/160A)

AC22B (500V/160A)

AC23B (400V/160A)

DC21B (440V/160A)

DC22B (250V/160A)

Parametry mechaniczne

Montaż : na płytę

Mechaniczny okres użytkowania (cykle łączeniowe) : 1600

Elektryczny okres użytkowania (cykle łączeniowe) : 200

Przyłącze kablowe

Rodzaj przyłącza : śruba M8/2xM5

Moment dokręcenia : 12-15Nm

Stopień ochrony

Stan pracy od strony frontowej : IP20

Pokrywa przednia otwarta : IP10

Stopień IP : IP2XC

Warunki pracy

Temperatura otoczenia T [°C] : od -25 do + 55°C

Położenie montażowe : w poziomie i w pionie

Stopień zabrudzenia : 3

Kategoria przepięcia : III
