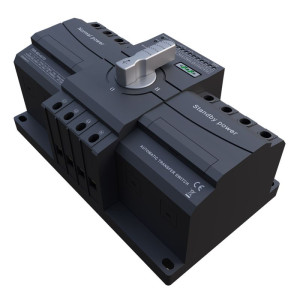

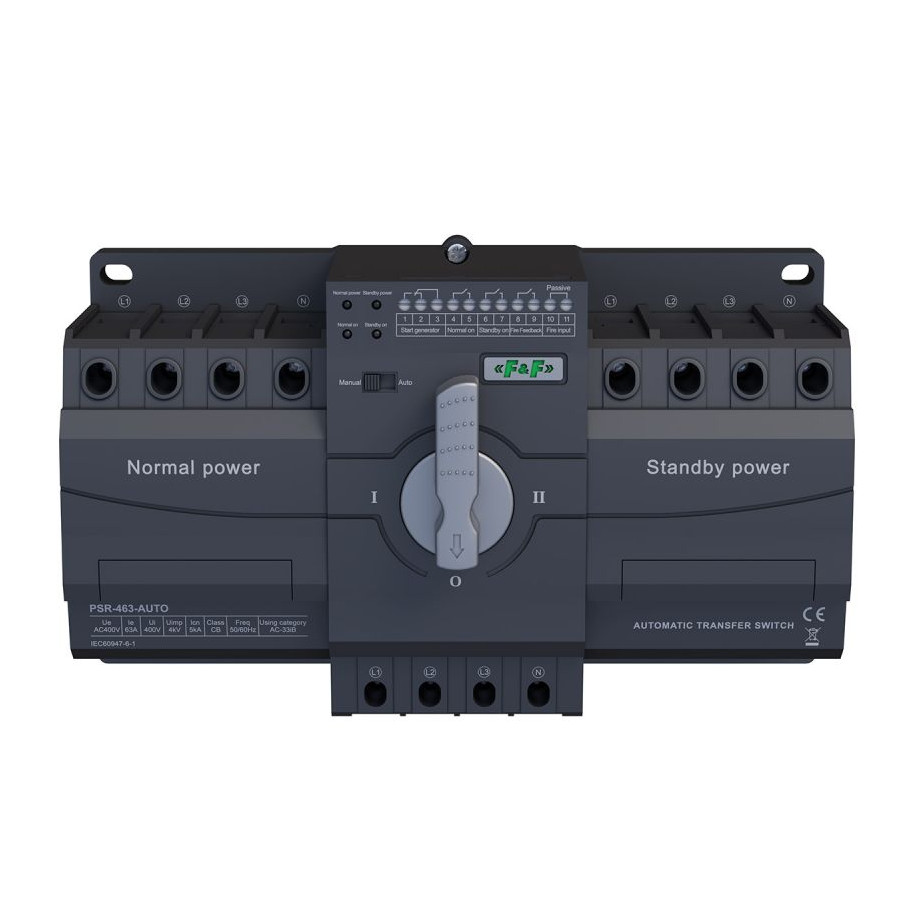

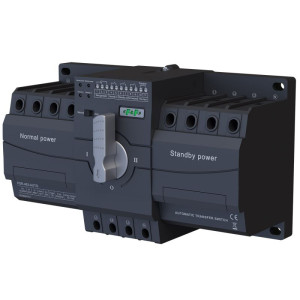

Przełącznik automatyczny sieci I-0-II 4P 63A PSR-463-AUTO

Działanie:

PSR-463-AUTO automatycznie przełącza zasilanie między siecią główną a pomocniczą np. pomiędzy dwiema liniami zasilającymi lub pomiędzy linią zasilającą, a agregatem prądotwórczym, zapewniając ciągłość pracy urządzeń. Przeznaczony jest do pracy w sieciach AC 50/60 Hz o napięciu 230/400 V. Może obsługiwać prąd do 63 A.

Cechy:

• Niezależny układ sterujący i mechanizm wykonawczy.
• Mechaniczne zabezpieczenie, które zapobiega jednoczesnemu włączeniu obu źródeł zasilania.
• Dzięki rozbudowanej funkcjonalności:
• • Sterowania zewnętrznym generatorem;
  • Wejście bezpieczeństwa pozwalające automatycznie wyłączyć zasilanie w przypadku zgłoszenia niebezpieczeństwa lub pożaru;
  • Kontrola poprawności napięcia;
  • Sygnalizacja stanu pracy;
• Możliwość pracy w trybie Auto lub Manual.
• Kontrolki wskazujące stan głównego zasilania, zasilania awaryjnego i status wyłączników.
• Porty wyjściowe do sygnałów alarmowych i sterowania zewnętrznego.
• Bezpieczne przełączanie między zasilaniem głównym a awaryjnym.
• Łatwa integracja z istniejącymi instalacjami.
• Możliwość pracy w układzie 1-fazowym i 3-fazowym.
• Załączenie/wyłączenie styków głównych (L1, L2, L3, N) następuje jednocześnie.

Napięcie udarowe : 4 kV

Czas przełączania : ≤ 5 s

Prąd znamionowy [AC-21B/AC-22A] : 63 A

Liczba biegunów : 4P

Wytrzymałość mechaniczna : 10 000 cykli

Napięcie izolacji : 500 V

Moment dokręcający : 2 Nm

Napięcie pracy : 3x230/400 V

Zdolność łączeniowa zwarciowa Icm : 7,5 kA (0,1s)

Znamionowa zwarciowa zdolność łączeniowa Icn : 5 kA, cosφ-0.65

Żywotność elektryczna : 6 000 cykli
