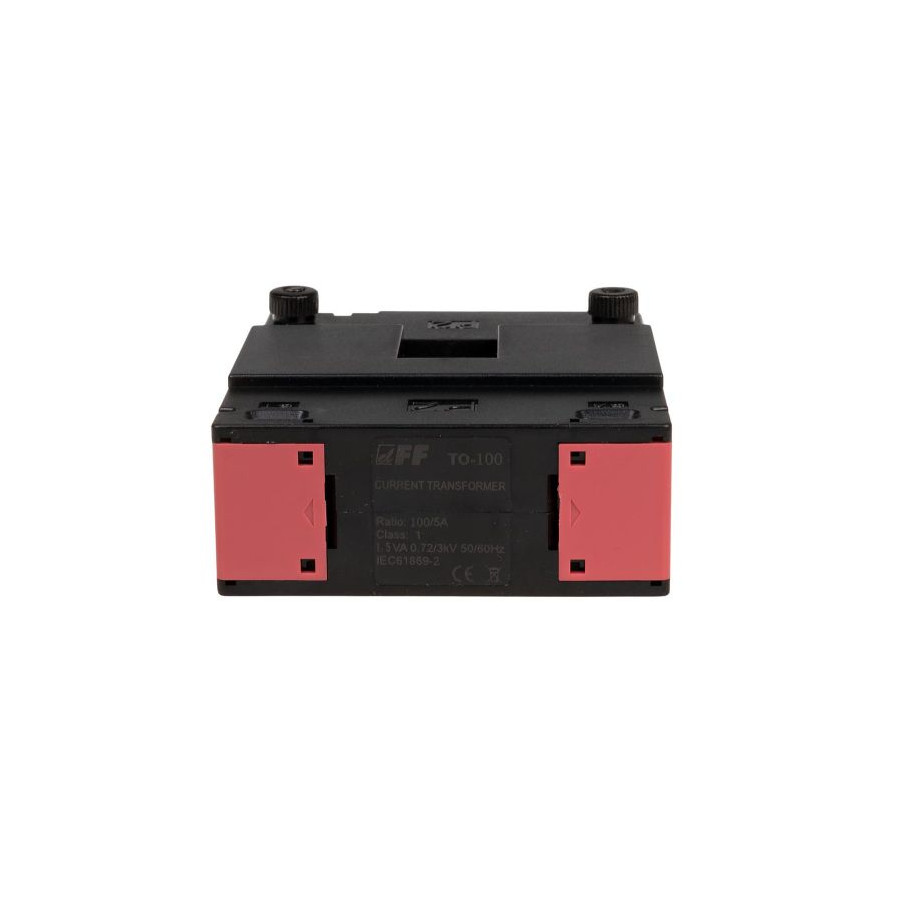

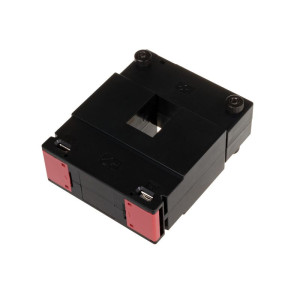

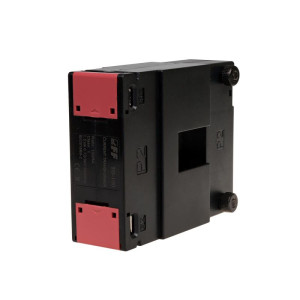

Przekładnik prądowy 100 5A kl.1 z otwieranym rdzeniem TO-100-5

Typ : jednofazowy

Budowa : z otwieranym rdzeniem

Przekładnia lp/ls : 100/5

Klasa : 1

Moc [VA] : 1,5 VA

Częstotliwość : 50÷60 Hz

Maksymalne napięcie pracy : 0,66 kV AC

Nr normy : IEC 60044-1

Prąd wtórny nominalny Is : 5 A

Napięcie przebicia izolacji : 3 kV/1 min.

Waga : 0,78 kg

Współczynnik bezpieczeństwa : FS ˂ 5

Przyłącze S1/S2 : zaciski śrubowe 4 mm²

Wymiary: A; B; C; D; E; F; G; H; I; [mm] : 21 mm; 32 mm; 51 mm; 90 mm; 112 mm; 34 mm; 45 mm; 40 mm; 32 mm;

Moment dokręcający : 0,5 Nm

Temperatura pracy : -15 ÷ 50°C

Pozycja montażu : pionowa/pozioma

Montaż : tablica

Stopień ochrony : IP20

Zasada działania przekładnika prądowego z otwieranym rdzeniem TO-100

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd wtórny mierzony; IPm - prąd pierwotny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
