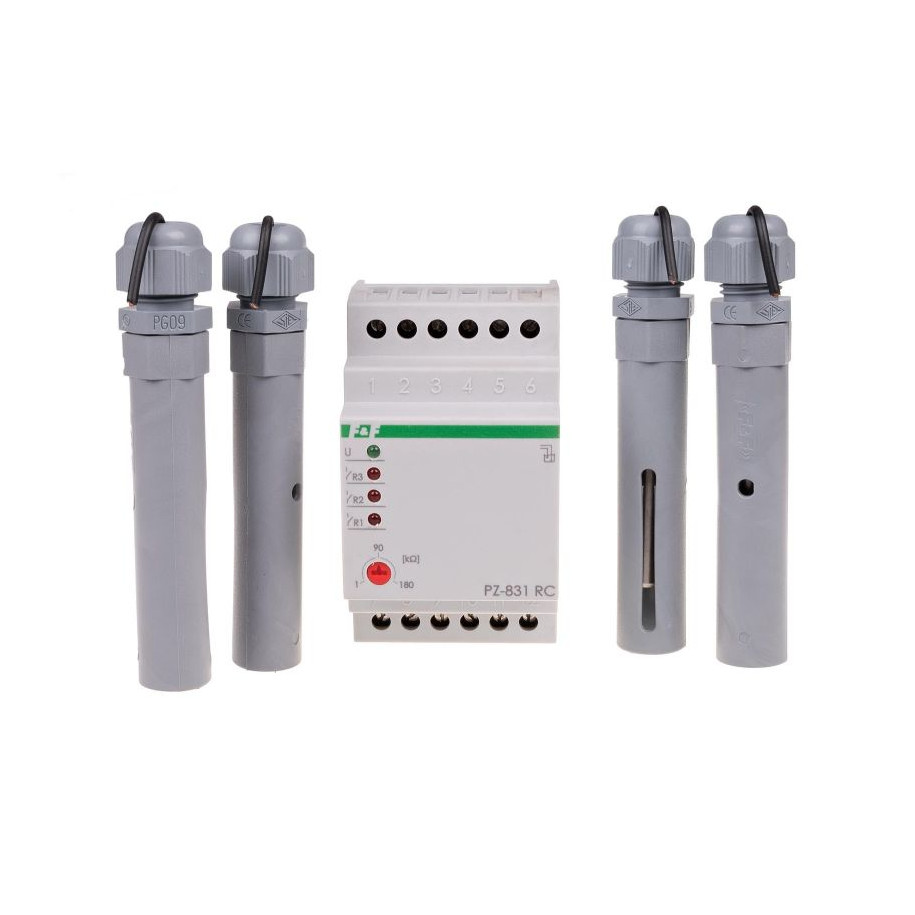

Przekaźnik poziomu cieczy 8A 3Z 1-180kOhm z regulacją PZ-831RC
Trójstanowy przekaźnik kontroli poziomu cieczy.
Z regulacją czułości.
Przekaźnik PZ-831 RC wykrywa obecność cieczy przewodzących prąd elektryczny na poziomach zamontowania sond zalania. Umożliwia utrzymywanie stanów minimum i maksimum kontrolowanej cieczy w wyznaczonym zakresie.
UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD
Działanie
W stanie suchym (rozwarte wszystkie sondy) wszystkie styki przekaźnika są otwarte. Zwarcie cieczą sondy bazowej COM i kolejnej sondy poziomu spowoduje zamknięcie styku przekaźnika przypisanego do danej sondy. Np. w chwili zalania sondy poziomu pierwszego R1 nastąpi zwarcie sondy bazowej COM i sondy poziomu R1. Spowoduje to zamknięcie styku 11-12. Analogicznie dla sond poziomu R2 i R3. Gdy poziom cieczy spadnie poniżej sondy poziomu (rozwarcie sondy COM i sondy poziomu) spowoduje otwarcie styku przypisanego do danej sondy.
Sposób podłączenia sond
Sondy elektrodowe (4 szt.) podłączane przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m.
Uwaga!
Zaciski 3-4-5-6 są separowane galwanicznie od sieci.

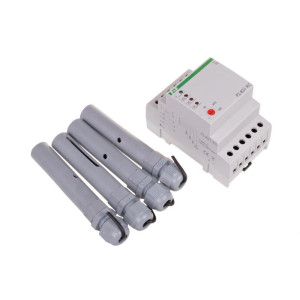

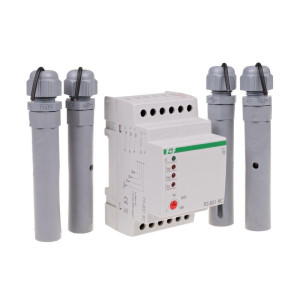

Przekaźnik w komplecie z sondą PZ2
Napięcie zasilania : 230 V AC
Element wykonawczy : 3 x przekaźnik
Maksymalny prąd obciążenia : 3 × 8 A
Konfiguracja styków : 3 × NO
Separacja styku : TAK
Czułość - regulowana : 1÷180 kΩ
Współpraca z wodą deszczową : NIE
Napięcie wyjść pomiarowych : 6 V
Typ sondy zalania : 4 x PZ2
Zaciski sond : separowane od sieci transformatorem
Opóźnienie przełączenia styków : maks. 2 s
Przyłącze : zaciski śrubowe 4,0 mm²
Moment dokręcający : 0,5 Nm
Pobór mocy : 1,1 W
Temperatura pracy : -25 ÷ 50 °C
Wymiary : 3 moduły (52,5 mm)
Montaż : na szynie 35 mm
Stopień ochrony : IP20
Nazwa producenta : F&F FILIPOWSKI SPÓŁKA KOMANDYTOWA
Adres pocztowy : ul. Konstantynowska 79/81, 95-200 Pabianice
Adres e-mail : biuro@fif.com.pl
Adres strony internetowej : https://www.fif.com.pl/pl
