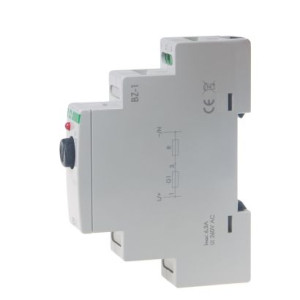

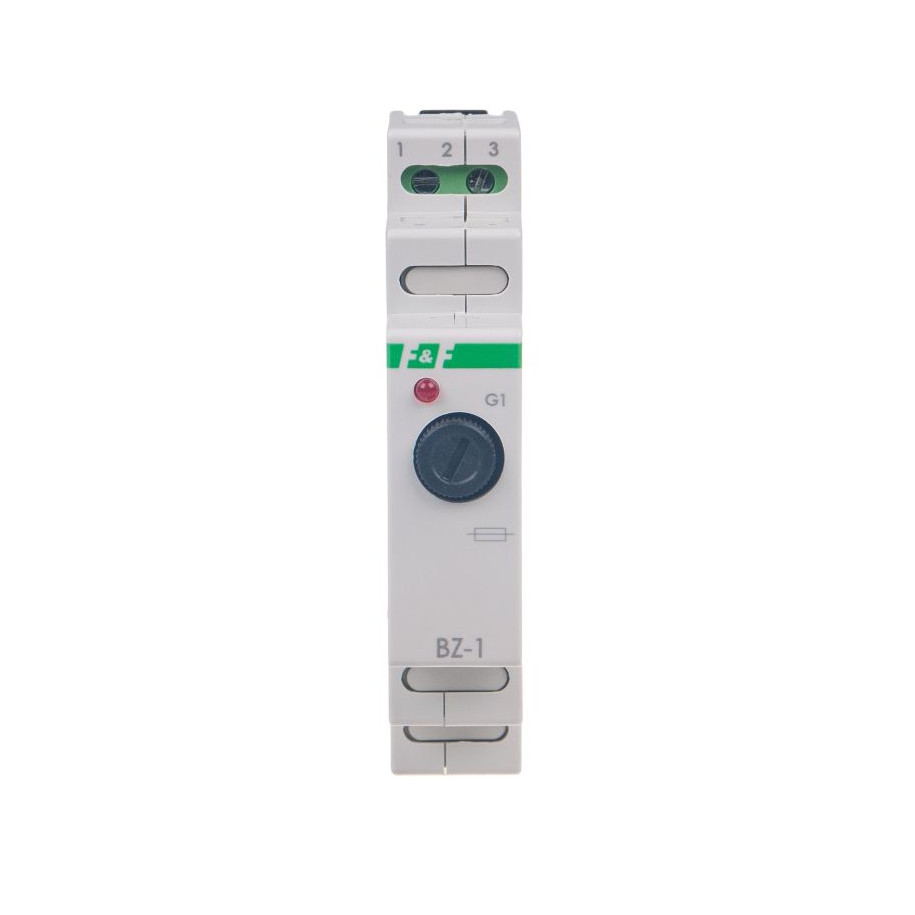

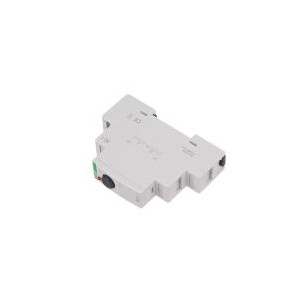

Gniazdo bezpiecznikowe cylindryczne 1P 5x20mm BZ-1

Działanie
Zadziałanie bezpiecznika (przepalenie wkładki topikowej) sygnalizowane jest przez świecenie czerwonej diody LED.

Brak lub uszkodzenie bezpiecznika nie zapewnia fizycznego rozłączenia obwodu!
Przez obwód bezpiecznika nadal może przepływać prąd diody sygnalizacyjnej (maksymalnie 3 mA), co w przypadku zabezpieczania odbiorników małej mocy (<10 W) powodować może obecność napięcia na zaciskach wyjściowych bezpiecznika oraz załączenie kontrolek sygnalizacyjnych podłączonych do wyjścia bezpiecznika.

Uwaga!
W ofercie handlowej F&F znajdują się wkładki topikowe szybkie (S) i zwłoczne (T) o wartościach z zakresu 0,1 A÷6,3 A.

Napięcie zasilania

max 250 V AC/DC (zależne od użytej wkładki topikowej)

Maksymalny prąd obciążenia

6,3 A

Bezpiecznik

wkładka topikowa Ø5×20 mm

Przyłącze

zaciski śrubowe 2,5 mm²

Moment dokręcający

0,4 Nm

Temperatura pracy

-25 ÷ 50 °C

Wymiary

1 moduł (18 mm)

Montaż

na szynie 35 mm

Stopień ochrony

IP20
