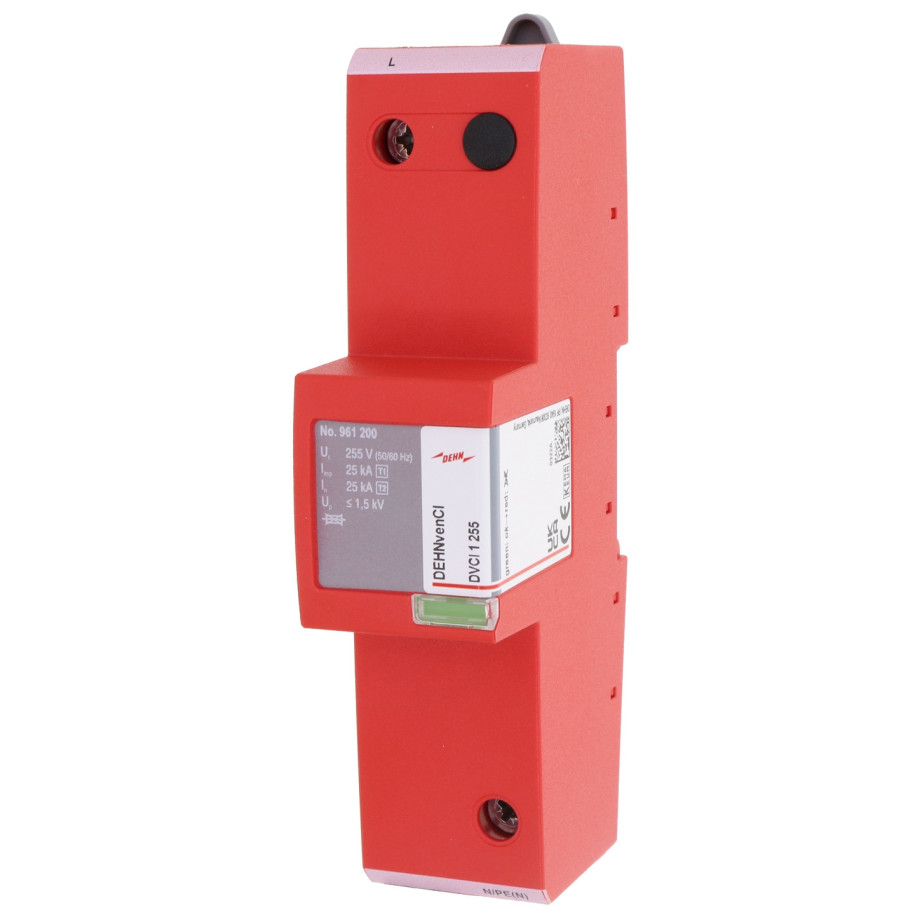

Ogranicznik przepięć B Typ 1 1P 25kA 1,5kV DEHNvenCI 255 961200

Dane techniczne

Ogranicznik przepięć zgodnie z PN-EN 61643-11 : typ 1 + typ 2 / klasa I + klasa II

Koordynacja energetyczna z urządzeniem końcowym : typ 1 + typ 2

Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m) : typ 1 + typ 2 + typ 3

Napięcie znamionowe AC (UN ) : 230 V (50 / 60 Hz)

Największe napięcie trwałej pracy AC (UC ) : 255 V (50 / 60 Hz)

Prąd udarowy (10/350 µs) (Iimp ) : 25 kA

Energia właściwa (W/R) : 156,25 kJ/Ω

Znamionowy prąd wyładowczy (8/20 µs) (In ) : 25 kA

Napięciowy poziom ochrony (UP ) : ≤ 1,5 kV

Zdolność gaszenia prądu następczego AC (Ifi ) : 50 kArms

Ograniczanie prądu następczego / selektywność : bezpiecznik 20 A gG nie zadziała do 50 kArms (spodziewanego)

Czas zadziałania (tA ) : ≤ 100 ns

Maksymalny bezpiecznik dodatkowy : dodatkowe dobezpieczenie

Znamionowa zdolność wyłączania wbudowanego bezpiecznika : 100 kA

Przepięcia dorywcze (TOV) (UT) – cecha : 440 V / 120 min – wytrzymały

Zakres temperatury pracy (TU ) : -40°C ... +80°C

Wskaźnik działania / uszkodzenia : zielony / czerwony

Liczba portów : 1

Przekrój przewodów (L, N/PE(N)) (min.) : 10 mm2 drut / linka

Przekrój przewodów (L, N/PE(N)) (maks.) : 50 mm2 wielodrutowo / 35 mm2 linka

Montaż : szyna 35 mm zgodnie z EN 60715

Materiał obudowy : termoplast, czerwony, UL 94 V-0

Miejsce montażu : wewnątrz pomieszczeń

Stopień ochrony : IP 20

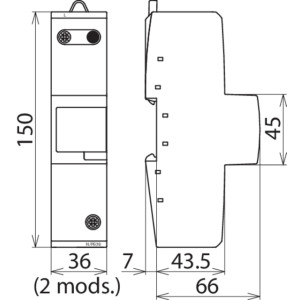

Szerokość montażowa : 2 moduł(y), DIN 43880

Certyfikaty : KEMA

Rozszerzone dane techniczne: do stosowania w rozdzielnicach o spodziewanym prądzie zwarciowym > 50 kArms (zbadane przez niemieckie stowarzyszenie VDE)

– Maksymalny przewidywany prąd zwarciowy : 100 kArms (220 kApeak)

– Ograniczanie / gaszenie prądów następczych : do 100 kArms (220 kApeak)
