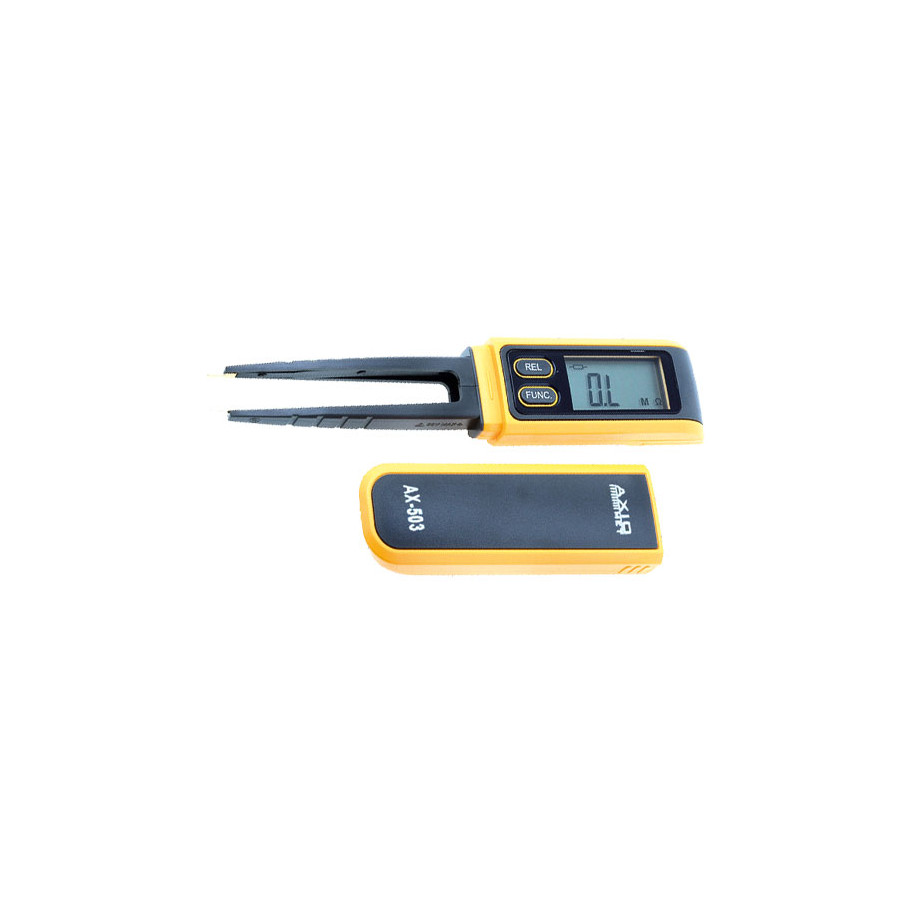

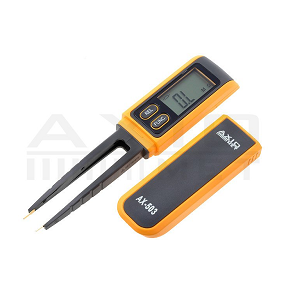

Multimetr cyfrowy AX-503 AXIOMET

Multimetr cyfrowy; LCD; 3,75 cyfry (6000); 3x/s; 1mA@1,5V

Specyfika pomiarów obwodów SMD

Ze względu na ciągłą miniaturyzację podzespołów elektronicznych, coraz częściej wypierana jest technologia montażu przewlekanego (THT) obwodów elektronicznych na rzecz montażu powierzchniowego (SMD). W związku z tym coraz częściej pojawiają się trudności z testowaniem, pomiarem i serwisowaniem obwodów drukowanych z elementami SMD. Wynika to z faktu, że pola kontaktów lutowniczych w obudowach typu SMD są bardzo małe, nawet poniżej 1mm2. Wykonywanie pomiarów za pomocą klasycznych sond pomiarowych dostarczanych razem z multimetrami jest bardzo uciążliwe i czasochłonne.

SPECYFIKACJA

Producent : AXIOMET

Typ miernika : multimetr cyfrowy

Pomiar : pojemności, rezystancji

Rodzaj użytego wyświetlacza : LCD

Parametry wyświetlacza : 3,75 cyfry (6000)

Próbkowanie : 3x/s

Zakres pomiaru rezystancji : 100mΩ...400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ

Zakres pomiaru pojemności : 1pF...4nF/40nF/400nF/4µF/40µF/200µF

Dokładność pomiaru pojemności : ±(3% + 5 cyfr)

Test : 1mA @1,5V

Stopień zanieczyszczenia : 2

Masa z baterią : 65g

Wyposażenie standardowe : instrukcja obsługi

Wymiary (szer. x wys. x gł.) : 35x20x181mm

Dokładność pomiaru rezystancji :

• ±(1,2% + 3 cyfry) (0,1...4MΩ)
• ±(2% + 5 cyfr) (40MΩ)

Źródło zasilania : bateria LR44 1,5V x2

Właściwości przyrządów pomiarowych :

• automatyczne wyłączanie
• funkcja pomiaru relatywnego REL
• wbudowana końcówka pomiarowa
• wskaźnik niskiego poziomu baterii
